Установка

Видео - инструкция по установке

Более подробную инструкцию по установке можно скачать здесь

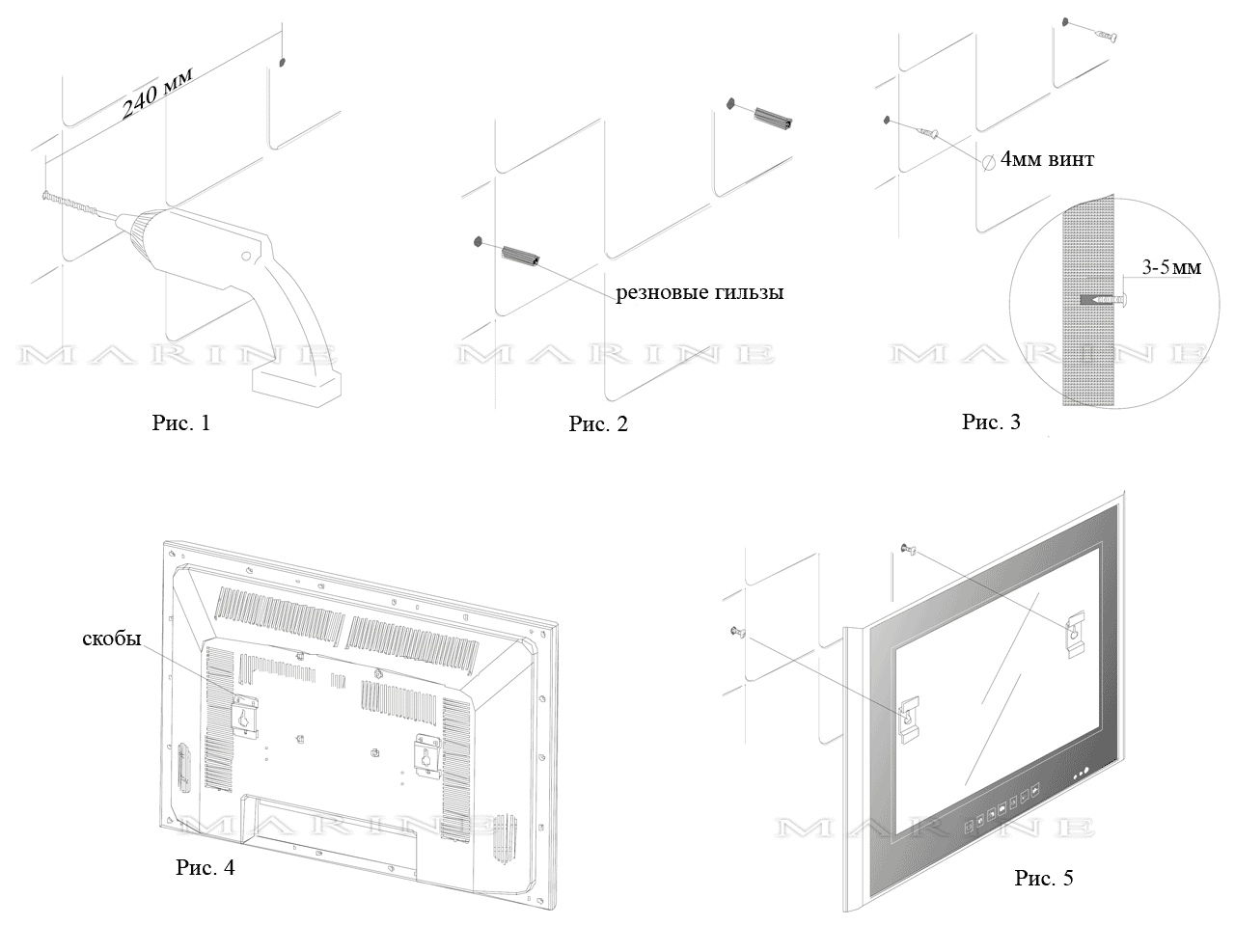

На стену

• Удостоверьтесь, что стена способна выдержать планируемую нагрузку.
• Просверлите два отверстия 7-милиметровым сверлом как показано на рисунке 1.
• Вставьте резиновые гильзы для шурупов как показано на рисунке 2.
• Вставьте шуруп в гильзу и оставьте зазор 3-5мм от стены как показано на рисунке 3.
• Установите две скобы как показано на рисунке 4.
• Найдите два отверстия для шурупов на скобах, наденьте телевизор на шурупы, как на рисунке 5.
• Убедитесь, что телевизор надёжно зафиксирован.

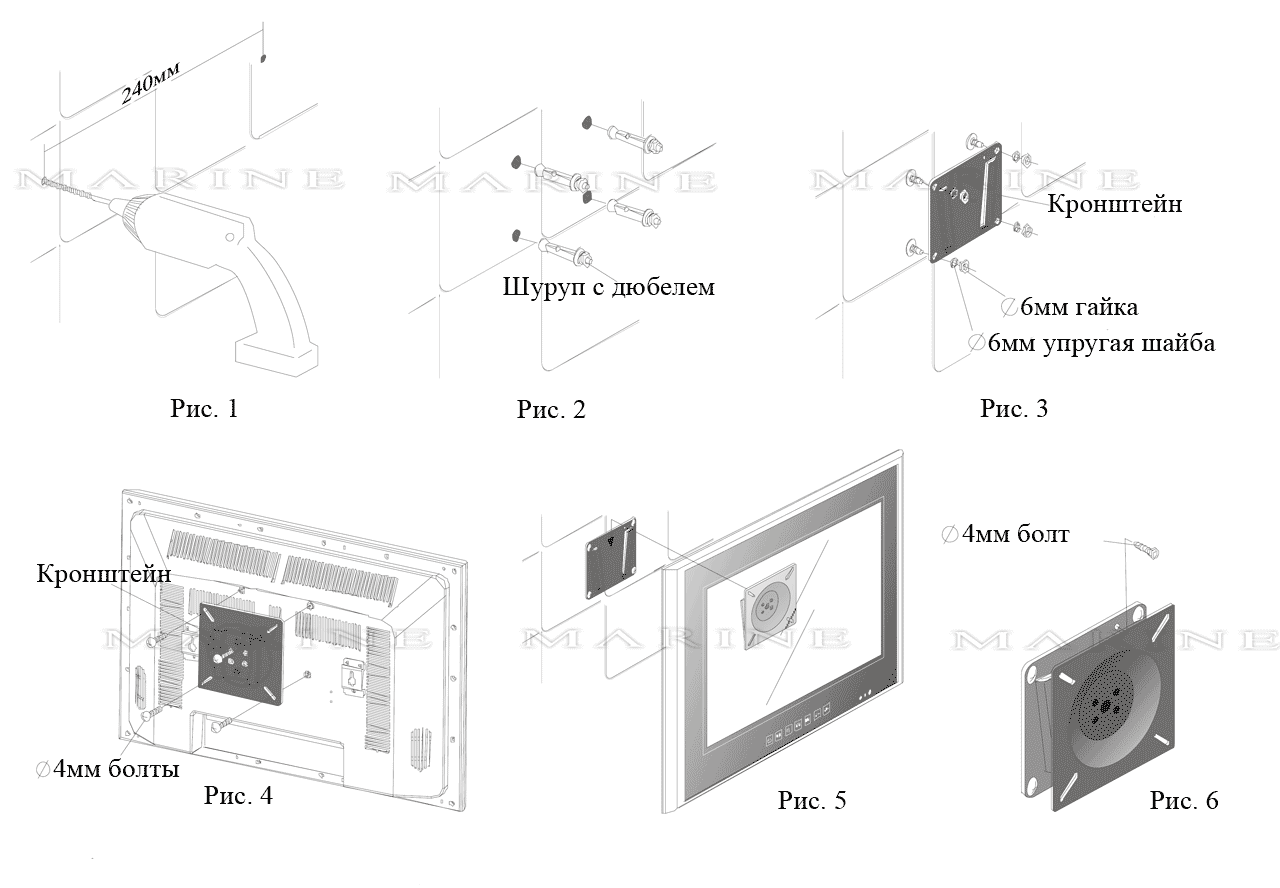

На кронштейн

• Удостоверьтесь, что стена способна выдержать планируемую нагрузку
• Просверлите отверстия глубиной 30мм в стене как показано на рисунке 1
• Вставьте резиновые дюбели для шурупов как показано на рисунке 2
• Укрепите кронштейн на стене с помощью четырёх шурупов, как показано на рисунке 3
• Установите крепление на корпусе телевизора с помощью четырёх болтов, как показано на рисунке 4
• Навесьте телевизор на кронштейн как показано на рисунке 5
• Закрепите телевизор на кронштейне с помощью ещё четырёх шурупов во избежание падения, как показано на рисунке 6

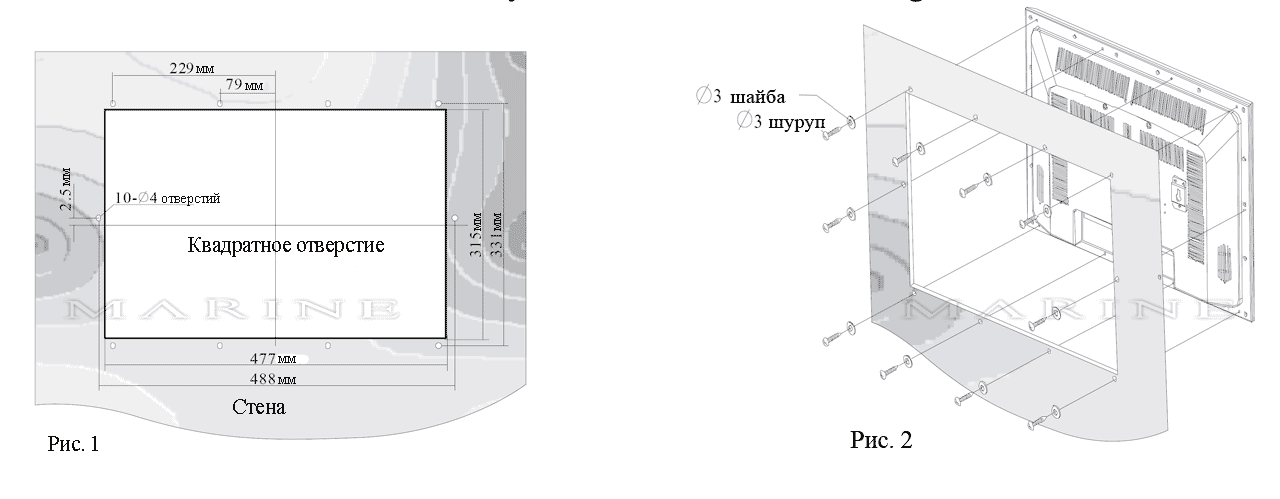

В деревянную или акриловую стену

• Удостоверьтесь, что стена гладкая и способна выдержать планируемую нагрузку
• Вырежьте нишу в стене (размеры зависят от диагонали модели)
• Проделайте десять отверстий, как показано на рисунке 1, чтобы закрепить шурупы
• Аккуратно установите телевизор в нишу, убедитесь, что вы не пережали провод
• Закрепите телевизор в стене с помощью десяти шурупов, как указано на рисунке 2

В керамическую плитку или бетонную стену

• Вырежьте в стене нишу (размеры зависят от диагонали модели) в стене, как изображено на рисунке 1.
• Проделайте в нише два отверстия с помощью 7-миллиметрового сверла глубиной 30мм, как показано на рисунке 2.
• Вставьте дюбели для шурупов как показано на рисунке 3.
• Вставьте шуруп в гильзу и оставьте 3-5 миллиметровый зазор от стены как показано на рисунке 4.
• Вокруг задней стенки телевизора заложите силиконовый герметик, как показано на рисунках 5 и 6 .
• На скобе имеются 2 отверстия, поднимите телевизор и вставьте в нишу, навесив на шурупы. Убедитесь, что телевизор надёжно зафиксирован.

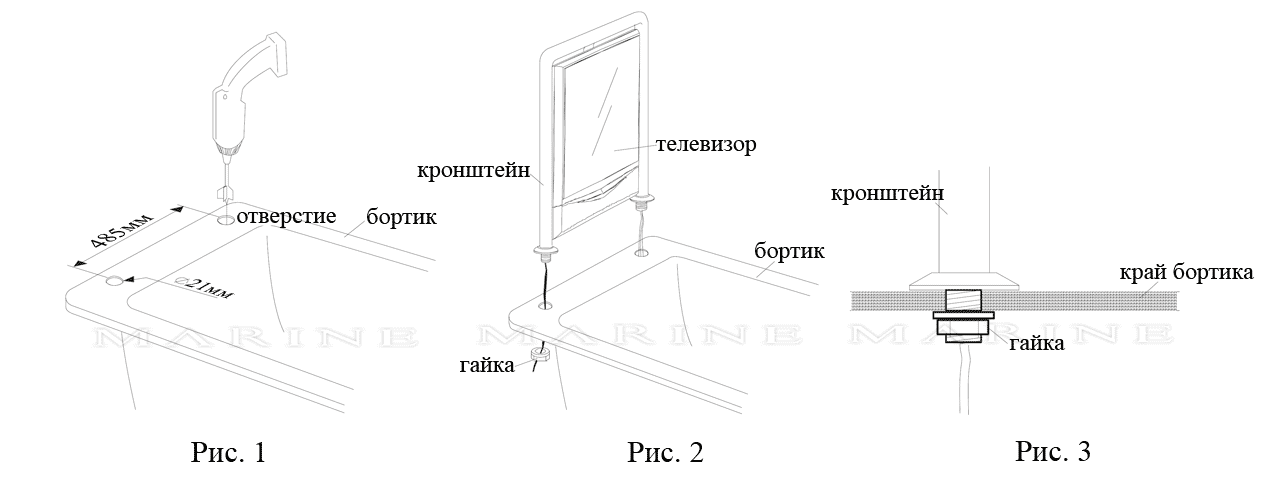

Установка с кронштейном на бортик ванной

• Убедитесь, что конструкция ванной позволяет выдержать предполагаемую нагрузку
• Просверлите два отверстия на одном из бортиков, как показано на рисунке 1
• Протяните провод через кронштейн и установите конструкцию ножками в подготовленные отверстия, как показано на рисунке 2
• Используйте гайки для фиксации кронштейна на ванне, как на рисунке 3
